案例:便攜式液壓動力裝置制造商3D打印輕量級液壓歧管

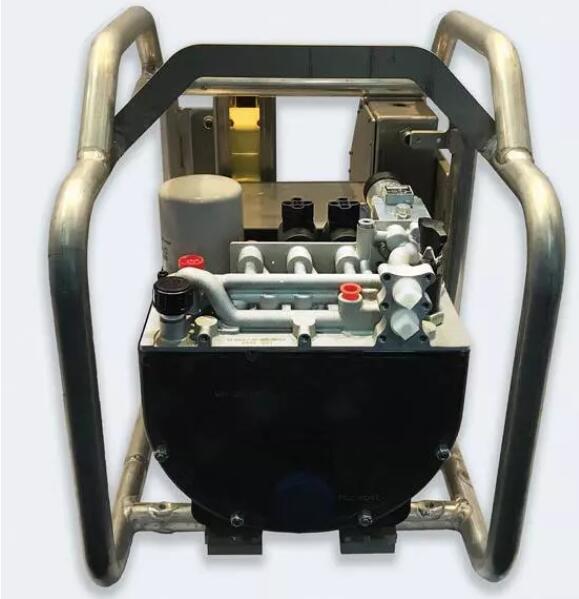

      對于高壓便攜式液壓動力工具的制造商來說,設計師希望盡可能讓液壓功率單元變得輕盈,而3D打印可以將部件數量減少到最少,并且使流體管線盡可能短。Jaws of Life便攜式液壓動力裝置制造商就發現了應用金屬3D打印的優勢。


重量減輕74%

     從小型輕型包裝中傳遞高功率是便攜式液壓系統的主要優勢之一。這些高功率的工具依賴于在高壓下運行的液壓系統,在緊湊的液壓單元內產生以噸為單位的力,用于剪切,破碎或釋放扭矩。對于制造商來說,制造高性能的液壓系統是產品立足市場的一大競爭焦點。

     Jaws of Life便攜式液壓動力裝置制造商通過金屬3D打印技術制造了液壓歧管,該歧管具有緊湊、輕質的特點,重量約為傳統制造液壓歧管的四分之一 。

3D打印液壓歧管的內部通道為圓形彎曲形狀,與傳統歧管中通過交叉鉆孔加工方式而形成的尖銳彎角相比能夠減少湍流現象,這使得3D打印液壓歧管性能可與傳統歧管相媲美,甚至超越傳統產品。此外,通過金屬3D打印制造的部件更小,比通過傳統方法制造的部件更輕。

左邊是一個用于便攜式裝置的歧管,右邊是3D打印的歧管,重量減輕了74%。 (圖片來源Aidro )

     金屬3D打印與機加工部件形成增材與減材兩種不同工藝的鮮明對比,歧管部件的加工通常以固體金屬塊開始,通過機加工的方式將多余的材料切除。這項技術的局限性在于,如果要去除大部分多余的金屬以減輕重量,這樣做會增加相當大的加工成本,并且由于干涉的原因,有些部位的金屬材料是無法通過機加工來去除的。


     機加工的局限性不僅僅體現在干涉因素,機加工無法實現隨形的橢圓形或自由形狀流體通道。常規歧管中的通道通常必須定位以防止交叉鉆,并且還需要留出通道間足夠的壁厚以提供足夠的強度,通常需插入用于連接內部通道的輔助孔,以防止跨通道流動。

     粉末床金屬熔融3D打印制造液壓組件的優勢包括:可以通過對加工工藝的控制提升晶體結構的性能,從而實現高強度的液壓組件;通道設計可以在更小的空間內實現更大的流量;連接內部通道的通道不必從歧管外部加工,無需使用孔塞。

Review

      金屬3D打印在液壓領域的應用正在像其在隨形冷卻模具領域的應用一樣不斷的深化。在3D打印液壓零件實現量產方面,根據3D科學谷的市場研究,空客在液壓件3D打印領域可謂是個野心勃勃的實踐家,2017年3月30日,空客裝載了首個3D打印液壓件的A380飛機已試飛成功,這讓空客看到了通過3D打印提高液壓零件性能的機會。不過這個零件的制造過程是充滿探索與曲折的,擾流板液壓件是一個關系到飛機安全的關鍵部件,它的作用是控制空氣斷路或者擾流板。

      除了空客這樣以實現量產為目標的,3D打印技術已成為多家液壓系統制造商制造復雜液壓零部件的選擇,例如,工程和制造公司穆格MOOG,在金屬3D打印液壓零件領域的有著超過16年的探索經驗,2017年另一家液壓傳動和控制領域的著名制造商派克漢尼汾(Parker Hannifin)在總部附近開設了“先進制造學習和開發中心”,工程師可以在該中心探索增材制造/3D打印的應用。

     2017年,雷尼紹還幫助路虎BAR帆船通過金屬3D打印的液壓系統零件提升性能,加工出內含光滑圓角的零件,大大提高流體傳輸的效率。另外一家公司,Domin Fluid Power也是3D打印液壓領域的積極探索者。Domin Fluid Power制定了新的流體動力產品“穩定”設計的戰略,這個戰略建立在以金屬3D打印技術作為制造方式的基礎上。在此基礎上,Domin公司對一些多年來都沒有什么明顯改變的液壓流體動力零部件進行了重新設計與制造,包括直接驅動伺服液壓閥。

    不過金屬3D打印在液壓零件方面的應用還需要與機加工以及熱處理等后處理工藝相結合才能真正達到零件的性能要求。在3D打印完成后,多軸CNC加工中心為精加工關鍵特性提供了高度的精度,為了正常運轉,表面光潔度也是另外一個重要的關鍵質量要求。圓柱體的頂面和底面存在臨界平面度和平行度的精度要求,這都需要通過機加工來實現,在連接部位,還需要精密的螺紋磨削來進行加工操作。
